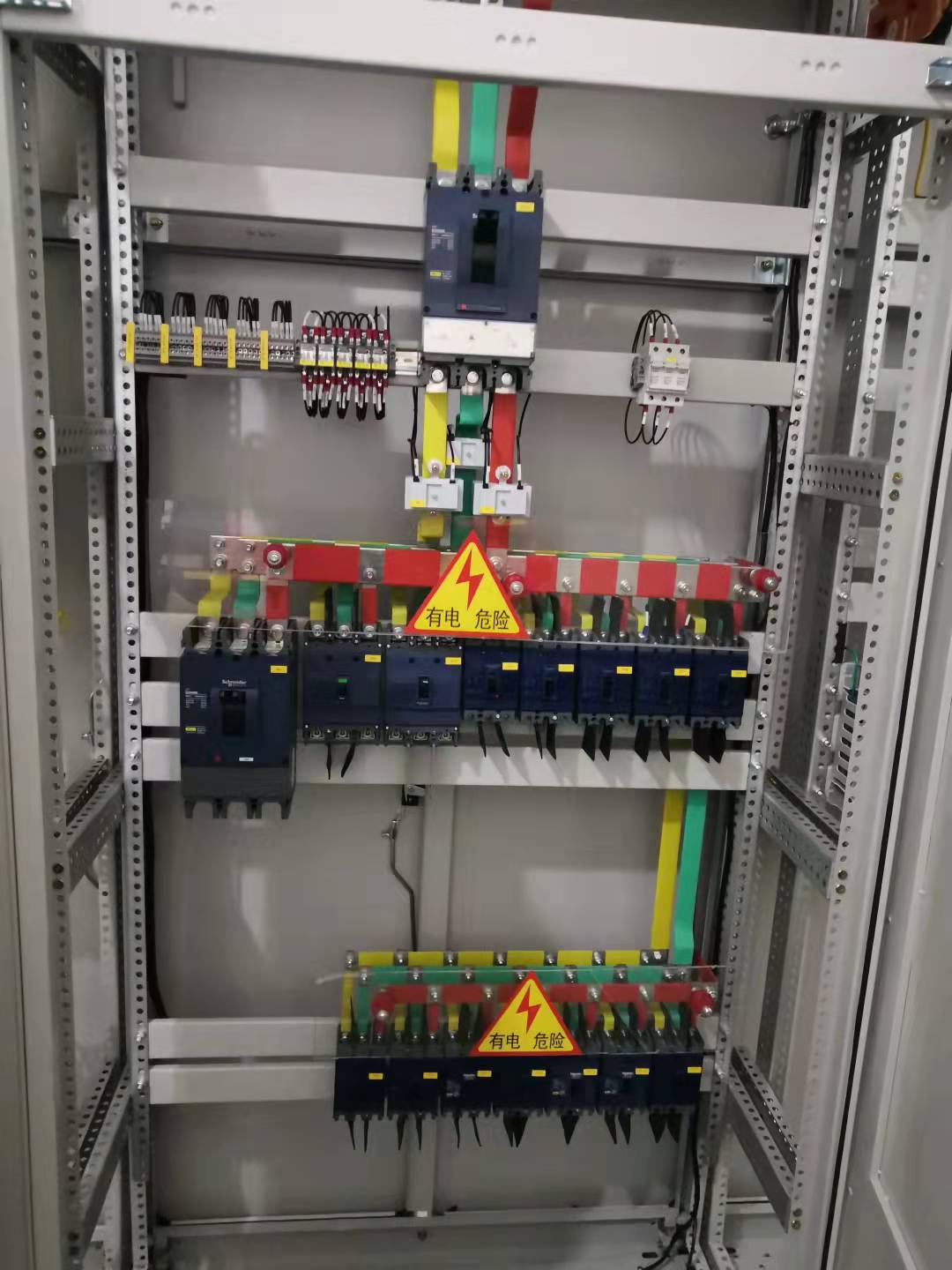

配電柜GGD，即交流低壓配電柜主要由柜體、刀開關、萬能式斷路器、銅母線、N 母線、PE母線、絕緣導線、母線夾、絕緣支撐條組成。樣柜前后采用門結構，柜體采用冷軋鋼板，構架采用型鋼局部焊接組裝而成。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱氣上升，通過上端孔排出，而冷風由下端槽孔補充進柜，使密閉的柜體自下而上形成一個自然通風道，達到散熱的目的。門的折邊處嵌有山型橡塑條，能防止門與柜體直接碰撞，提高門的防護等級，防護等級為 IP30。樣柜進線方式為左上側進線。水平母線位于柜內上方。

  GGD低壓配電柜主要特點：

  GGD型交流低壓配電柜的柜體選用通用性柜方式，架構用8MF冷拉型鋼部分電焊接拼裝而成，并有20模的安裝孔，通用性指數較高。

  GGD低壓配電柜考慮到排熱難題：

  在柜體左右兩邊均有不一樣總數的排熱盲孔，當柜里電氣元器件發燙后，發熱量升高，根據上方盲孔排出來，而冷氣不斷由下方盲孔填補進柜，使密封性的柜體由上而下產生一個空氣流通道，做到排熱的目的。

  GGD柜依照智能化工業品產品造型設計的規定，選用黃金分割比的方式設計方案柜體外觀設計和各一部分的切分規格，使拼箱別具一格，面目一新。

  柜體的機蓋在需要時可拆卸，便于當場主母線槽的安裝和調節，柜上的四角配有吊鉤，用以吊裝和運輸。

  柜體的防水等級為IP30，客戶也可依據自然環境的規定在IP20—IP40中間挑選。
