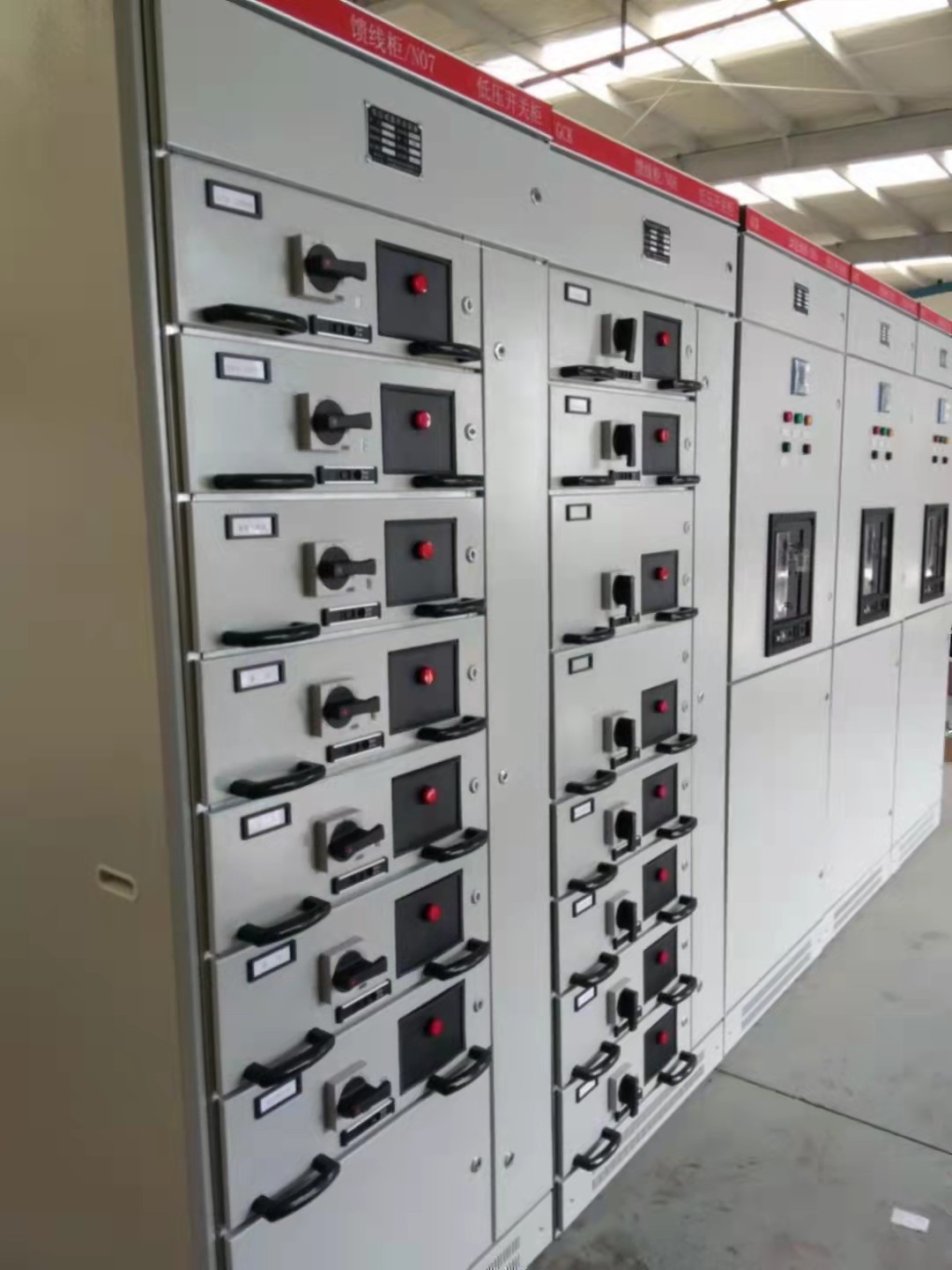

配電柜GCK柜體采用冷軋鋼板局部焊接拼裝而成。內部結構件表面采用鍍鋅處理，通過螺栓連接成基本框架，開關柜的內部尺寸、零部件尺寸、隔室尺寸均按照模數化(E=25mm)變化。水平母線位于柜內頂部，貫穿整個開關柜。銅母線、N 母線、PE 母線、配電母線表面鍍錫處理。

  樣機進線方式為背部進線。柜體的防護等級為 IP41。

  (1)配電柜內主要有：接線端子、各種刀閘、保護設備(空氣開關、熔斷器之類)、測量設備(電壓表、電流表、周波表等)計量設備(有功、無功功率表)。

  (2)低壓配電柜的種類很多，元器件有很大不同，以動力柜為例，從上到下：刀開關、電流互感器、空氣開關、各支路空開。如果直接控制用電負荷，在支路空開下還有接觸器、熱繼電器、支路電流互感器。當然還有電流表、電壓表、電壓轉換開關、指示燈。
